羅茨鼓風機結構詳圖完整版。

文章出處：羅茨風機廠家發布時間：2021-11-13 點擊數：

客戶在工作中經常使用羅茨鼓風機，但是結構組成部分不太了解，今天我們給大家介紹一下，話不多說，直接上圖。

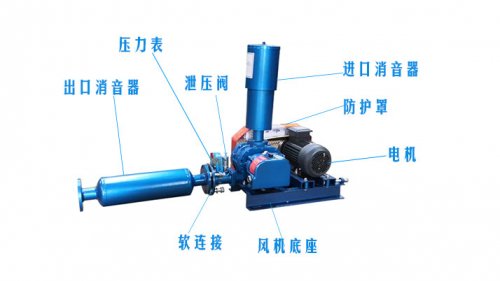

羅茨鼓風機分解圖

看了結構詳情圖后您對羅茨鼓風機有所了解了嗎？

它的主要組成部分有以下：

同步齒輪：由齒圈和輪轂組成，方便調節葉輪之間的間隙。

羅茨鼓風機的機體：由機殼和左、右墻板組成。左、右墻板及安裝在左右墻板內的軸承座、密封部等均可互相通用。

羅茨鼓風機底座：中、小型羅茨鼓風機風機均配有公共底座，大型風機僅配風機底座，方便安裝調試。

羅茨鼓風機葉輪：選用漸開線型面，容積利用率高的優點。

羅茨鼓風機軸承：近聯軸器端作為定位端選用3000型雙列向心球面滾子軸承。近齒輪端作為自由端選用32000型單列
向心短圓柱滾子軸承，我們制作中都選用進口nsk軸承。

潤滑：齒輪采用浸入式，軸承采用飛濺潤滑。潤滑效果好，安全可靠。

主要的傳動方式：以聯軸器直聯為主。若性能規格需要，也可選用三角皮帶輪變速的方式。聯軸器選用彈性聯軸器
，能緩和沖擊及補償少量的軸線偏差。大流量風機除以電動機作為驅動機外，也可采用汽輪機或其他驅動機。

羅茨鼓風機轉子：由軸、葉輪、軸承、同步齒輪、聯軸器、軸套等組成。

以上是羅茨鼓風機結構詳圖，您了解了嗎？如果還有疑問請聯系我們，專業技術人員將為您解答。
